【AutoLISP サンプル】　引出線/マルチ引出線の矢印変更

コマンドの内容

引出線/マルチ引出線の矢印変更を変更します。

コマンド名

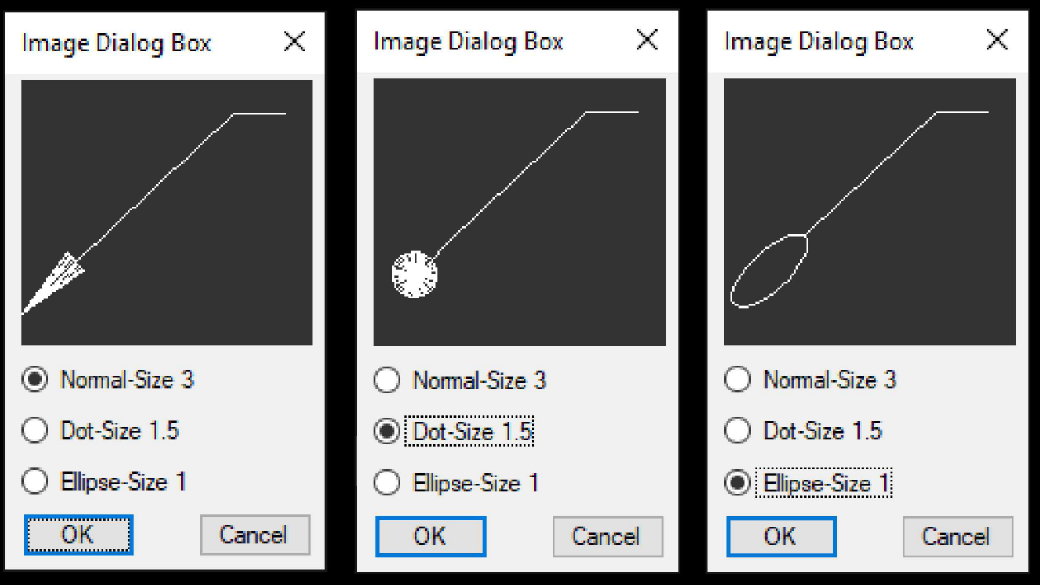

ArrowNormal 矢印（初期値のもの）

ArrowDot AutoCAD既存のブロック（ドット）

ArrowEllipse ユーザーブロック “ELLIPSE”

の3種類を用意しました。

ユーザーブロックの場合は、ブロック”ELLIPSE”　を用意するか、コマンドの”ELLIPSE”の部分を使いたいブロック名に変更してお使いください。

自作関数 Jaga00ChangeArrowHead に共通部分はまとめているので、類似コマンドを作りやすいと思います。

Jaga00ChangeArrowHeadに渡す引数は　タイプ、ブロック名、サイズです。

タイプは、矢印が 0 、既存ブロックが 3、ユーザブロックが20 です。
これは数値ですのでダブルクォーテーションマークは付けないでください。

AutoLISP プログラム

(defun c:ArrowNormal ()
   (Jaga00ChangeArrowHead 0 "" 3)
(princ));defun

(defun c:ArrowDot ()
    (Jaga00ChangeArrowHead 3 "_Dot" 1.5)
 (princ));defun

(defun c:ArrowEllipse ()
   (Jaga00ChangeArrowHead 20 "ELLIPSE" 1)
(princ));defun3


;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;| ------------------------------------------------------
   Jaga00ChangeArrowHead
   引出線/マルチ引出線の変更
   引数
   Typ タイプ　0＝デフォルト　3＝ACADブロック　20=ユーザーブロック
   BlkNm　ブロック名　デフォルト時は ""
   Sz　サイズ
------------------------------------------------------|;
  (vl-load-com)

  (defun Jaga00ChangeArrowHead (Typ BlkNm Sz / VlOBJ)

	(setq OBJs (ssget "_I" '((0 . "*LEADER"))))
		(if OBJs
			(setq OBJ (ssname OBJs 0))
			(progn
				(setq OBJ nil flg "No")
				(while flg
					(while (null OBJ)
						(setq OBJ (car (entsel "\n引き出し線を選択: ")))
					);while null OBJ
					(if (wcmatch (cdr(assoc 0 (entget OBJ))) "*LEADER")
						(setq flg nil)
						(setq flg "No" OBJ nil)
					);if
				);while flg
			);progn
		);if

  (setq VlObj (vlax-ename->vla-object Obj))
    (if (= Typ 20)
	  	(vla-put-ArrowheadBlock VlObj BlkNm)
		  (vla-put-ArrowheadType VlObj Typ)
	  )if
	(vla-put-ArrowheadSize VlObj Sz)
(princ "\n=========== JagaimoLISP.com ===========")
);defun
